در خصوص راهکارهای بسيار مدرن برپاسازی جامع مراکز داده، کمپانی NETAPP، بزرگترين سازنده تجهيزات ذخيره سازی SAN ،NAS ،IP-SAN و همچنين ارائه کننده راه حل های پردازش و ذخيره سازی اطلاعات به صورت يکپارچه و مجتمع با استفاده از تجهيزات کمپانی های Cisco (تحت نام کلی FlexPod) بوده و لازم به ذکر است به کمک اين زيرساخت يکپارچه، کليه نيازهای موجود در سازمان با قابليت ارتقا و انعطاف پذيری بالا، همراه با مديريت يکپارچه و آسان مرتفع می گردد.

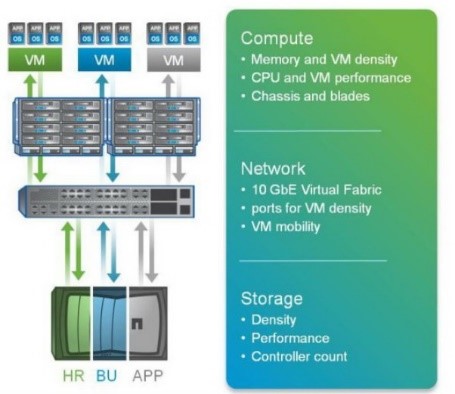

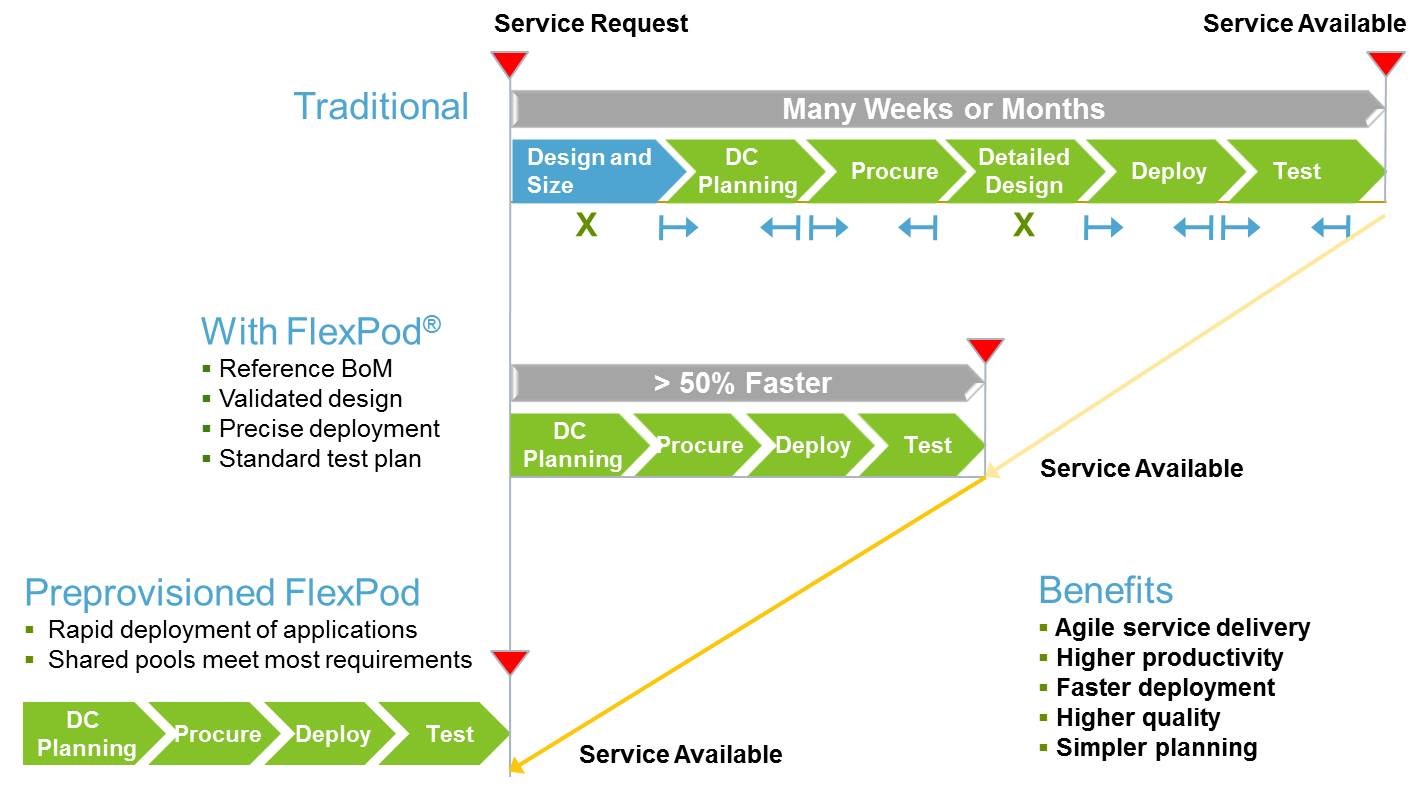

امروزه استفاده از راه حل FlexPod موجب صرفه جویی در هزينه ها و کاهش ريسک از دست رفتن سرويس ها و اطلاعات و بالا بردن سرعت پاسخ دهی سيستم های فناوری اطلاعات به نيازهای سازمان می گردد. همچنین این سیستم حداقل IOPS و TPS و حداقل قدرت پردازشی را قبل از اجرا و عملیاتی شدن سیستم گارانتی می نماید.
نگهداری داده ها در یک سایت (Data Center) به تنهایی روش مناسبی جهت حفاظت از داده ها نبوده و در مواقع بروز حوادث احتمالی (طبیعی و یا غیر طبیعی) امنیت سایت اصلی تهدید می گردد. از این رو نیاز به سایت پشتیبان (Disaster Recovery) جهت نگهداری نسخه دوم داده ها، ضروری به نظر می رسد.

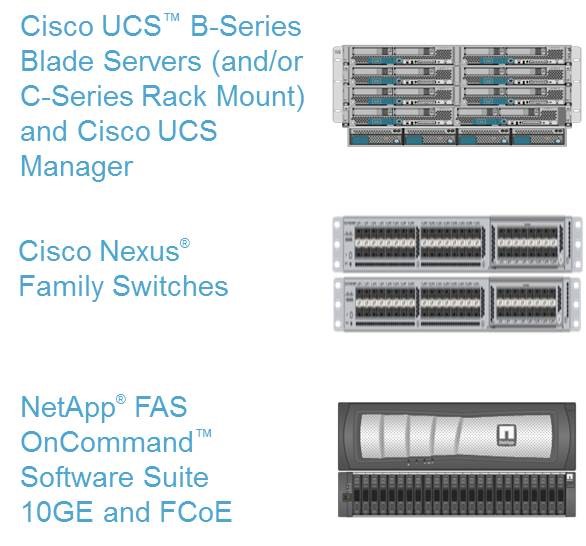

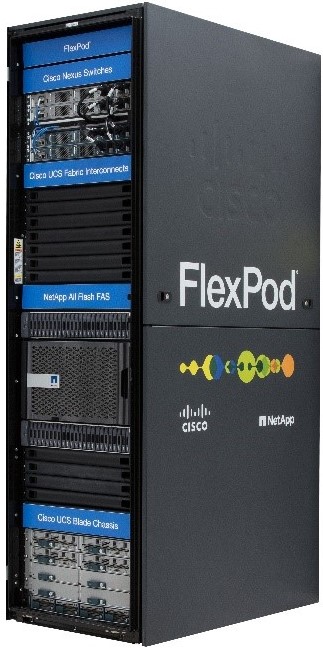

FlexPod امروزه در طراحی مراکز داده در سطح سرویس و ذخیره ساز استفاده از راهکار های جامع و یکپارچه به امری مهم بدل گردیده است. شرکت های بزرگ در دنیا با ادغام این راهکارها اقدام به ارائه راه حل هایی جامع نموده اند که در این زمینه دو شرکت بزرگ NetApp و CISCO با معرفی راهکار جامع تحت عنوان FlexPod موفق به پیاده سازی و فروش آن در بسیاری از مراکز داده مهم گردیده اند. در زیر به مقایسه کوتاه و ذکر فوائد روش های طراحی یکپارچه و تهیه سخت افزار های مختلف توسط کاربران می پردازیم.
1- استفاده از روش های یکپارچه (FlexPod) ارائه شده توسط شرکت های بزرگ تولید کننده سخت افزار در دنیا که شامل مزایای زیر می باشد:
- ارائه سخت افزارهای مورد نیاز در قالب یک سیستم یکپارچه با قابلیت بسط پذیری و سازگاری بالا
- ارائه پشتیبانی فنی بر روی راهکار پیاده سازی شده در قالب یک شرکت واحد
- صرفه جویی در وقت و هزینه و حصول اطمینان در اجرایی بودن راهکار طبق طرح های تایید شده
- بهره گیری از قابلیت ماژولار بودن سیستم ارائه شده در جهت ارتقا کیفی و بالا بردن توان اجرایی طرح
2- بهره گیری از تجربیات شخصی و پیاده سازی طرح با توجه به شناخت تجهیزات موجود که در این روش معایبی مانند زیر وجود دارد:
- پیاده سازی راهکار با استفاده از سخت افزارهای غیر تخصصی و عدم اطمینان از سازگاری آن ها
- عدم دقت در محاسبات لازم در زمینه پیاده سازی راهکار و عدم اطمینان از بازدهی کلی سیستم
- بسط پذیری دشوار و ناپایداری در صورت نیاز به گسترش و یا ارتقا توان اجرایی به علت استفاده از سخت افزارهای نامطمئن
- نیاز به استفاده از شرکت های گوناگون در صورت نیاز به پشتیبانی فنی و دشواری در حل مشکلات بوجود آمده
با توجه به توضیحات ارائه شده در بالا شرکت نگاره بعنوان یکی از با سابقه ترین شرکت ها در عرصه صنعت IT ایران اقدام به ارائه این سیستم یکپارچه نموده است که می تواند اجرای این طرح را در بهترین شرایط ممکن میسر نماید. با استفاده از این راهکار دو شرکت معتبر Cisco و NetApp که در تولید تجهیزات سرورهای Blade و ذخیره سازی تجربه طولانی را دارا می باشند، سعی در استفاده توان فنی بالای این تجهیزات بعمل آمده است. استفاده از فناوری های روز مانند FCoE در ساختار طرح و همچنین قابلیت بسط پذیری، انعطاف بالا و بهره گیری از پشتیبانی فنی در قالب یک شرکت از جمله مزایای این طرح می باشد. در ادامه به معرفی تجهیزات به کار گرفته شده خواهیم پرداخت.

معرفی سیستم ها و کمپانی های سازنده:

شرکت NetApp در سال 1992 در آمریکا تاسیس و اولین محصول ذخیره ساز خود را در سال 1993 به بازار عرضه نمود.
در حقیقت اولین محصول این شرکت شروع جدیدی در معماری ذخیره سازی اطلاعات عنوان می گردد .هرچند در این تغیر معماری ذخیره سازی اطلاعات سایر تولید کنندگان مطرح دنیا نیز مدعی می باشند ( نظیر IBM و EMC ) اما در رده بندی های جهانی که بر اساس مراجع معتبر و رسمی در دنیا صورت پذیرفته این محصول در رده های اولین تولید کنندگان ذخیره ساز در دنیا قرار گرفته است.
کمپانی NetApp با معرفی سیستم عامل بسیار قوی و انعطاف پذیر خود به نام DataOntap در دو نسخه 7-Mode و Cluster-Mode در زمره قویترین سیستم عامل ارائه شده برروی ذخیره ساز ها قرار گرفته و چندین سال متوالی بعنوان بهترین سیستم عامل معرفی گردیده است. این سیستم عامل یکپارچه تمامی مدیریت ذخیره ساز را بصورت متمرکز و فارغ از نیاز به دستگاه سخت افزاری جانبی دیگر و یا نرم افزار های کمپانی های دیگر فرام کرده و کاربر را قادر می سازد تنها با یک کسنول مدیریتی که در تمامی محصولات مشابه می باشد دستگاه های معرفی شده را مدیریت نماید. این بدان معنی می باشد که با معرفی محصولات جدید کاربر نیاز به آموزش و تطبیق خود با آن را نخواهد داشت و به راحتی قادر به مدیریت محصولات جدید می باشد. از دیگر ویژگی های بارز محصولات NetApp قابلیت ارتقاء سخت افزاری دستگاه از رده موجود به رده های بالاتر با کمترین تحمیل هزینه و قعطی می باشد. در دستگاه هایی با قابلیت Unified این مزیت به کاربر اجازه خواهد داد تا در سریعترین زمان ممکن به دستگاه های بالاتر با هدف گسترش فضا، ارتقاء بازدهی، استفاده از فناوری های روز و ... مبادرت نماید. این خصوصیت در محصولات NetApp به دلیل استفاده از سیستم عامل یکپارچه و همجنین استفاده از سخت افزار مشابه در رده Disk Shelf میسر میگردد.
ویژگیهای شاخص NetApp با سیستم عامل 7-Mode و برخی از ویژگیهای مشترک با Cluster-Mode:
- توانایی پشتیبان گیری لحظه ای(SnapShot) به تعداد 255 بار از هر Volume )255000 SnapShot در هر Cluster ( NetApp از تعداد 1000 فضا در هر Cluster پشتیبانی میکند.
- توانایی تهیه SnapShot بدون ایجاد اختلال در عملکرد. (دیگر محصولات ذخیره سازی بعد از گرفتن هر SnapShot اختلالات قابل توجهی در عملکرد و سطح کارایی ایجاد میکنند.)
- ساختار منحصربفرد کنترل کننده در NetApp (NetApp از FCP، iSCSI، NFS، CIFS، FCOE ،FTP،HTTP پشتیبانی میکند.)
- ذخیره سازی متحدUnified Storage) ): تمامی مجموعه های سخت افزاری ونرم افزاری NetApp به صورت 100% با هم سازگار بوده و همچنین کمترین میزان از دست رفتن هزینه را در هر بروزرسانی (Upgrade) سیستم دارا میباشد.
- سادگی: بدین معنی که تمامی مجموعه های NetApp با هم سازگار بوده و هیچگونه نیازی به یادگیری سیستم عامل های مختلف به طور جداگانه برای هر مجموعه نمیباشد.
- قابلیت پشتیبان گیری (Backup) همزمان (Online) از برنامه ها و نرم افزارهای مختلف از قبیل Exchange ، SQL SharePoint ، Oracle و SAP(SnapManager Software )
- Deduplication : قابلیت تشخیص و حذف فایلهای مشابه از روی مشخصه صفر و یک منطقی داده در Background در سطح Block .
- همسان سازی اطلاعات (Data Replication) با سرعت بالا. تکنولوژی SnapMirror در NetApp یکی از پر سرعت ترین نرم افزارهای همسان سازی اطلاعات در دنیاست که کمترین میزان پهنای باند را نسبت به نرم افزارهای مشابه موجود در بازار نیاز دارد.
- توانایی مشابه سازی فضاها یا LUN در کمتر از چند ثانیه بدون نیاز به کپی کردن Block فیزیکی.
- توانایی ارائه تمامی چهار پروتکل پشتیبانی شده توسط VMware .(NetApp از کلیه چهار پروتکل NFS ، FCOE ،FCP iSCSI پشتیبانی میکند.)
کمپانی NetApp همزمان با ارائه نسخه 7-Mode نگاهی کلی در زمینه استفاده از ذخیره ساز ها در قالب یک شبکه یکپارچه را نیز در نظر داشته است. بدین منظور کمپانی NetApp اقدام به ارائه و توسعه سیستم عامل Cluster-Mode نموده است درنهایت در سال 2015 با تکمیل و انجام بهینه سازی های انجام شده به معرفی این سیستم عامل برروی تمامی محصولات خود نموده است.
جهت مشاهده اطاعات مرتبط سیستم عامل Cluster-Mode به برروی این لینک کلیک نمائید.

شرکت سیسکو سیستمز» (Cisco Systems) شرکت آمریکایی تولیدکنندهٔ تجهیزات شبکه (Network) است که مرکز آن در شهر سنخوزه، کالیفرنیا در ناحیه معروف به سیلیکان ولی در ایالت کالیفرنیا قرار دارد. این شرکت محصولات مربوط به شبکه و ارتباطات را طراحی میکند و با سه نام تجاری مختلف سیسکو، لینکسیس و ساینتیفیک آتلانتا به فروش میرساند. در ابتدا، سیسکو فقط روترهای چند پروتکل تولید میکرد ولی امروز محصولات سیسکو را در همه جا از اتاق نشیمن گرفته تا شرکتهای ارائه دهنده خدمات شبکه میتوان پیدا کرد. دید سیسکو این است << تغییر روش زندگی، کار، بازی و آموزش >>.
در طرح ارائه شده از محصولات قدرتمند Cisco در کنار محصولات NetApp به منظور برآورده کردن نیازهای مشتری استفاده شده که در زیر به مشخصات این محصولات پرداخته شده است:

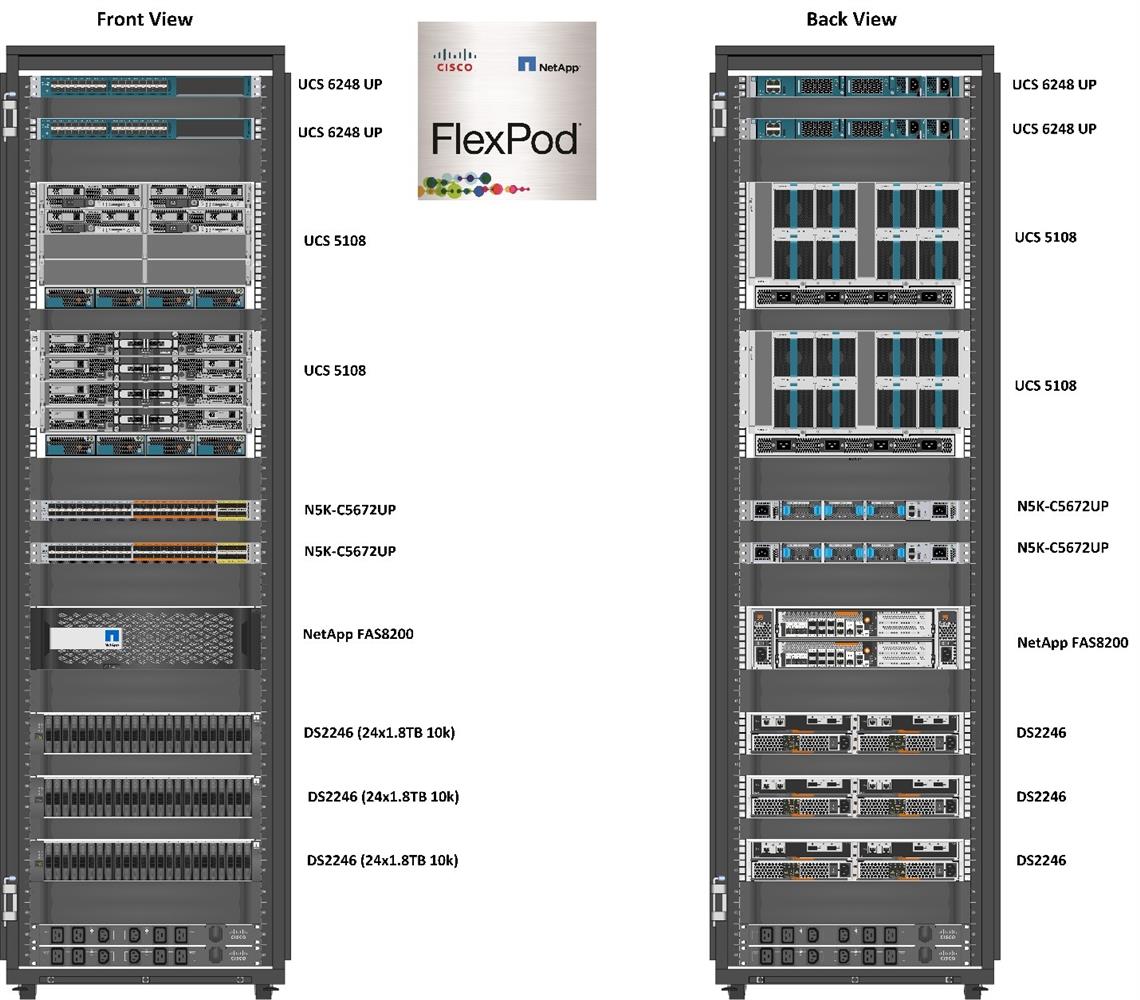

با ادقام محصولاتUCS Cisco رده B و C که در نوع خود در زمره بهترین سخت افزارهای سرور و Blade در دنیا می باشند و همچنین با بهرگیری از محصولات شبکه سیسکو در رده Nexus که قابلیت ارائه پروتکلهای همزمان FC,FCoE,10G را دارا هستند، محیطی بسیار انعاطاف پذیر در سطح شبکه و قسمت سخت افزارهای محاسبه وجود خواهد داشت. بعلاوه با اضافه گردیدن ذخیره ساز NetApp در رده FAS2500 و بهره گیری از قابلیت Cluster-Mode که در ادامه به توانائی آن اشاره گردیده است بصورت راه کاریی کارآمد و جامع به مراکز داده ایی که نیاز به راه کاریی خواهند داشت معرفی میگردد. این راه کار در تمامی مراحل توسط کارشناسان و تیم مشترک NetApp و Cisco مورد تائید رسمی قرار خواهند گرفت. راه کارهای ارائه شده یا بصورت طرح های آماده و از پیش آزمایش شده معرفی و یا بصورت انتخابی قابل دریافت می باشند.

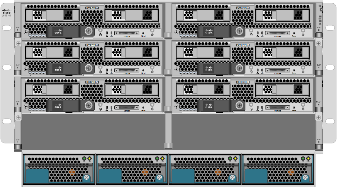

در کنار استفاده از تیغه های ذکر شده شاسی مورد استفاده جهت نصب این تیغه ها نیز توسط سیسکو در مدل UCS B 5108 Series تولید گردیده است. شاسی ذکر شده قابلیت نصب 8 دستگاه تیغه و همچنین قابلیت نصب Fabric interconnect جهت گسترش میحط UCS بدون نیاز به سوئیچ و یا قابلیت اتصال به Fabric extenders جهت گسترش تیغه ها و محیط UCS بوسیله سوئیچ خاص تا 20 عدد از شاسی 5108 را دارا هستند. از مزایای ویژه UCS ها ایجاد شبکه ای یکپارچه از سرورها و Blade ها در قالب یک سیستم مدیریتی می باشد که به کاربر اجازه خواهد داد تا میحط را نسبت به شرایط گسترش دهند و یا بصورتی سریع سرویس ها را در صورت نیاز و یا اشکال در سخت افزار انتقال دهند.

Cisco UCS 5108 Chassis Specifications |
Height |
10.5 in. (26.7 cm); 6 rack unit (6RU) |
Width |
17.5 in. (44.5 cm); fits standard 19-inch square-hole rack (or round hole threaded or non-threaded, with optional adapter kit) |
Depth |
32 in. (81.2 cm) |
Weight |
90 lbs (40.83 kg) empty, 255 lbs (115.66 kg) fully configured |
Blade server slots |
8 half-width slots, 4 full-width slots, or combination of half- and full-width slots. |
IO slots (for FIs or FEXs) |
2 |
Fabric Extenders |
Compatible with 2208XP, 2204XP, and 2104XP Fabric Extenders |
Fabric Interconnects |
Compatible with 6324 Fabric Interconnects |
Power |
Four Power Supplies supporting N, N+1 and N+N Grid redundancy. |
Fans |
8 hot-swappable fans Each fan module contains 2 redundant fans; up to two fans can fail in the system. |
Management |
Managed from the Cisco UCS 6100/6200 Series or 6324 fabric interconnects by Cisco UCS Manager (redundant management operations when the chassis is configured with two fabric extenders or two 6324 fabric interconnects) |
Backplane |
1.2 TB of aggregate throughput; supports 10BASE-KR connections for 8 blades |

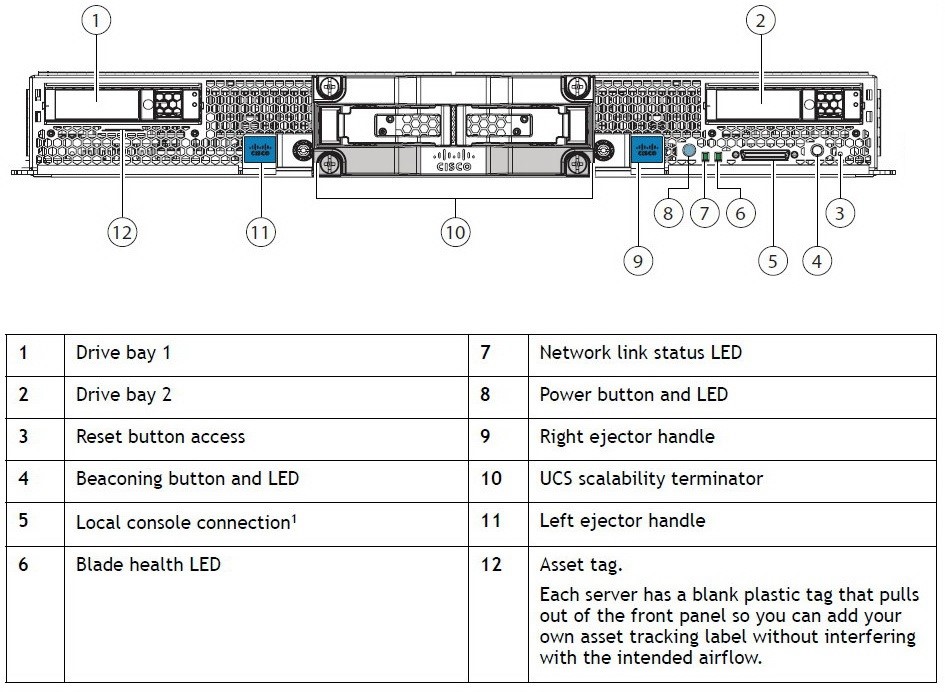

Cisco B200-M4

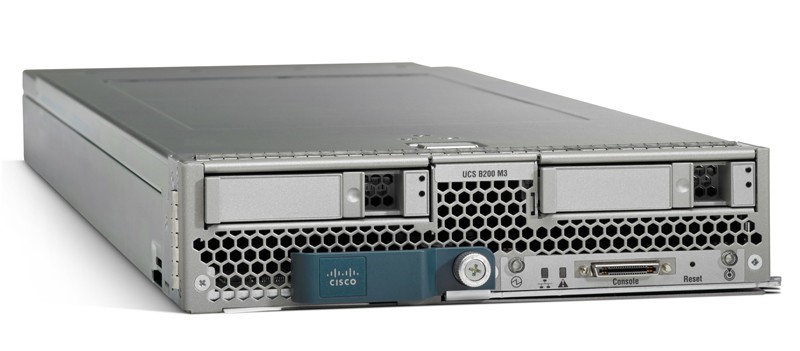

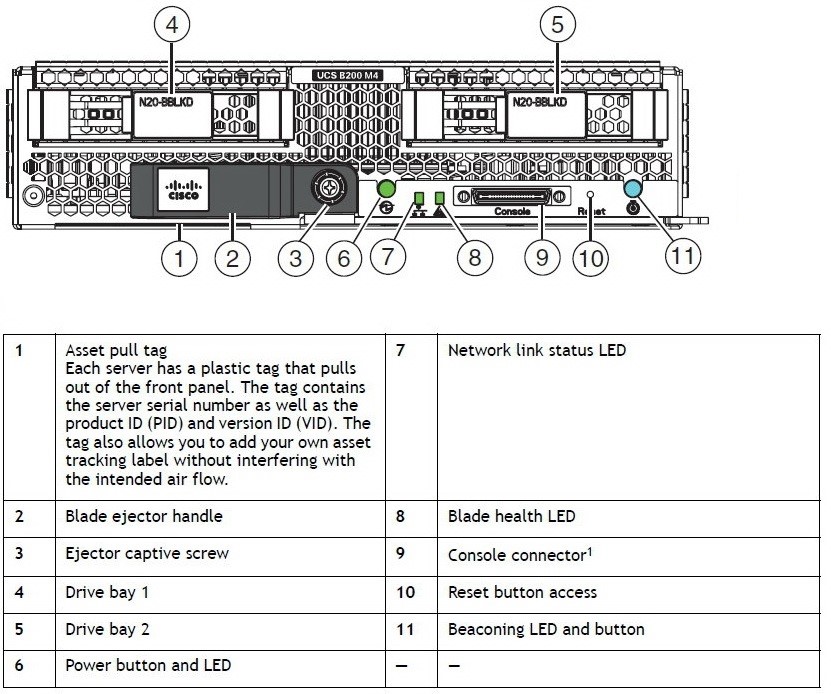

شرکت سیسکو با معرفی و ارائه تیغهای Blade در رده های مختلف سعی در پوشش نیاز کاربران در تمامی موارد داشته است. یکی از قویترین و کارآمدترین این تیغه ها سری B200M4 می باشد. این تیغه قابلیت پشتیبانی از دو پردازنده شرکت Intel از رده محصولات v3 و Xeon E5-2600 V4 وسری Intel C610 که بصورت کلی قابلیت پشتیبانی از 44عدد Core را دارا میباشد و همچنین پشتیبانی از 1536GB حافظه جانبی را دارا می باشد. بعلاوه تیغه مورد اشاره قابلیت نصب دو کارت بر روی Mezzanine Slot را بصورت همزمان به کاربران خواهد داد، که این کارت ها میتوانند یکی از موارد زیر باشند:
1. (I/O-based PCIe adapters (such as network adapters
- VIC 1380/1280
- Port Expander Card for VIC
2. (Cisco Storage Accelerator adapters (such as Fusion-io cards
- Cisco UCS 1300 GB Fusion ioMemory3 PX Performance line
- Cisco UCS 1600 GB Fusion ioMemory3 SX Scale line
3. GPUs
- UCSB-GPU-M6 (UCS Blade Server M6 GPU - GRID 2.0 SW required for VDI)
تیغه معرفی شده تنها یکی از سری این محصولات بوده و سیسکو تیغه هایی دیگر با قابلیت های مختلف را به کابران عرضه نموده است.
در ادامه، اطلاعاتی در شکل و جدول آورده شده است:

Specifications at a Glance |
Half-width blade form factor |
Form Factor |
Either 1 or 2 Intel® Xeon® processor E5-2600 v3 product family CPUs |
Processors |
Up to 24 double-data-rate 4 (DDR4) dual in-line memory (DIMMs) at 2133 MHz speeds |
Memory |
2 |
Mezzanine adapter slots |
Two optional, hot-pluggable, SAS, SATA hard disk drives (HDDs) or solid-state drives (SSDs) |
Hard drives |
Up to 3.6 TB |
Maximum internal storage |
Cisco B260-M4

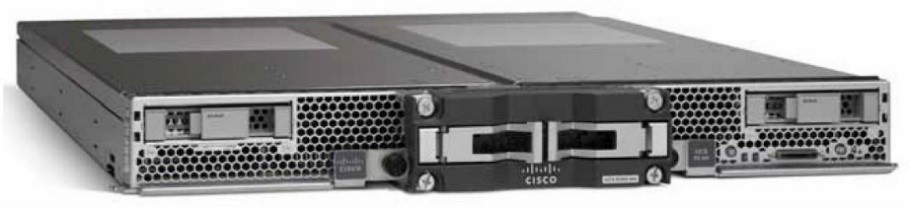

مدل دیگری از تیغههای Blade که در این طرح استفاده شده است تیغههای سری B260M4 است که این تیغه قابلیت پشتیبانی از دو پردازنده شرکت Intel از رده محصولات Intel® Xeon® E7 v3 و سری Intel C602J همچنین پشتیبانی تا 3TB حافظه جانبی را دارا می باشد.

Specifications at a Glance |
Full-width form factor |
Form Factor |
Two Intel® Xeon® E7 v3 processors |
Processors |
48 dual in-line memory module (DIMM) slots |
Memory |
Up to 3.0 TB memory |
2 |
Mezzanine adapter slots |
Two hot-pluggable drive bays supporting HDD and SSD drives with SAS or SATA interfaces |
Hard drives |
Up to 3.6 TB |
Maximum internal storage |
Nexus 5672UP

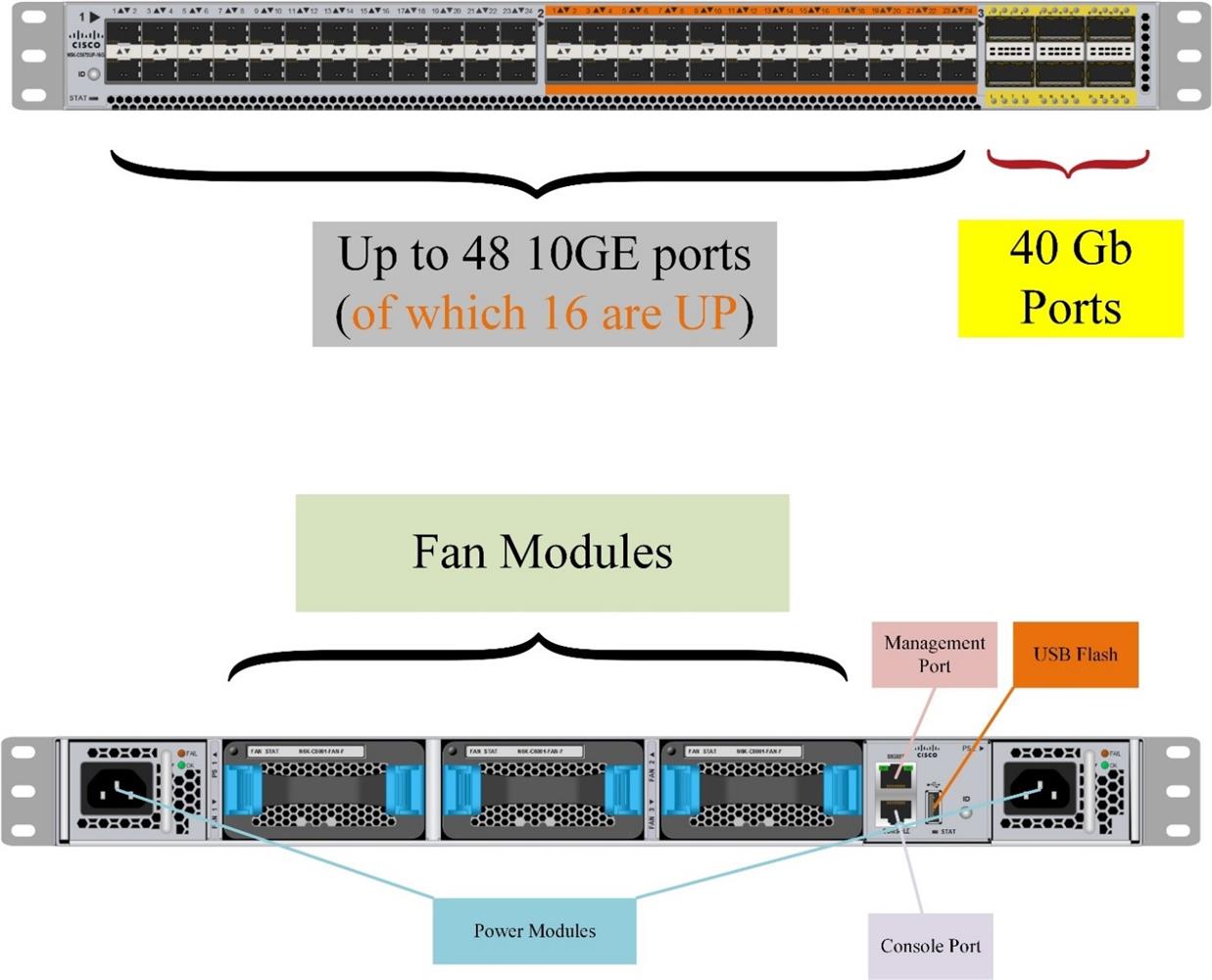

از دیگر محصولات ساخت شرکت CISCO که در این طرح از آن بهره برده شده است سویچ Nexus 5672UP میباشد که در شکل زیر مشاهده میفرمایید:

سویچ سیسکو مدل Nexus 5672UP یک سویچ با قابلیت پشتیبانی از پروتوکل اترنت 1 و 10 گیگابیت و FCoE است که با توان عملیاتی برابر 960 Gbps و تاخیر زمانی بسیار پایین تنها 1U از فضای رک را اشغال میکند. این سویچ دارای تعداد ثابت 48 عدد پورت اترنت 10 گیگابیت میباشد که ماژولهای SFP+ را ساپورت میکند. همچنین6 پورت 40Gb در سویچ تعبیه شده است که میتوان از آن ها برای کاربردهایی از جمله Expansion استفاده کرد.
Fabric Interconnect
شاسی ها و تیغه های پیشنهادی جهت مدیریت یکپارچه و بسط پذیری آینده نیاز به ماژول Fabric Interconnect را خواهند داشت. این ماژول در واقع هسته اصلی یک دامنه UCS است که امکان اتصال 20 عدد شاسی 5108 و 160 عدد تیغه در یک دامنه را امکان پذیر می نماید. شاسی و تیغه ها به تنهایی قابل پیکربندی نمی باشد و جهت مدیریت این مجموعه توسط سیستم عامل آن با نام UCS Manager نیاز به این ماژول خواهد بود. جهت بالا بردن امنیت سیسکو استفاده همزمان از دوستگاه FI را پیشنهاد می نماید. حال FI برای برقراری ارتباط با ذخیره ساز و شبکه موجود نیاز به یک سوئیچ واسط را خواهد داشت. گرچه ماژول FI به تنهایی قابلیت تامین نیاز سوئیچ شبکه و یا سوئیچ فیبر را دارا است ولی به هیچ عنوان جهت استفاده در این زمینه پیشنهاد نمی گردد. بنابراین برای رفع نیاز ارتباط و همچنین بالا بردن انعطاف پذیری راهکار از سوئیچ Nexus 5672UP استفاده گردیده است. ماژول FI به دو شکل Internal با قابلیت نصب برروی شاسی 5108 و External بعنوان یک سوئیچ مستقل ارائه می گردد.

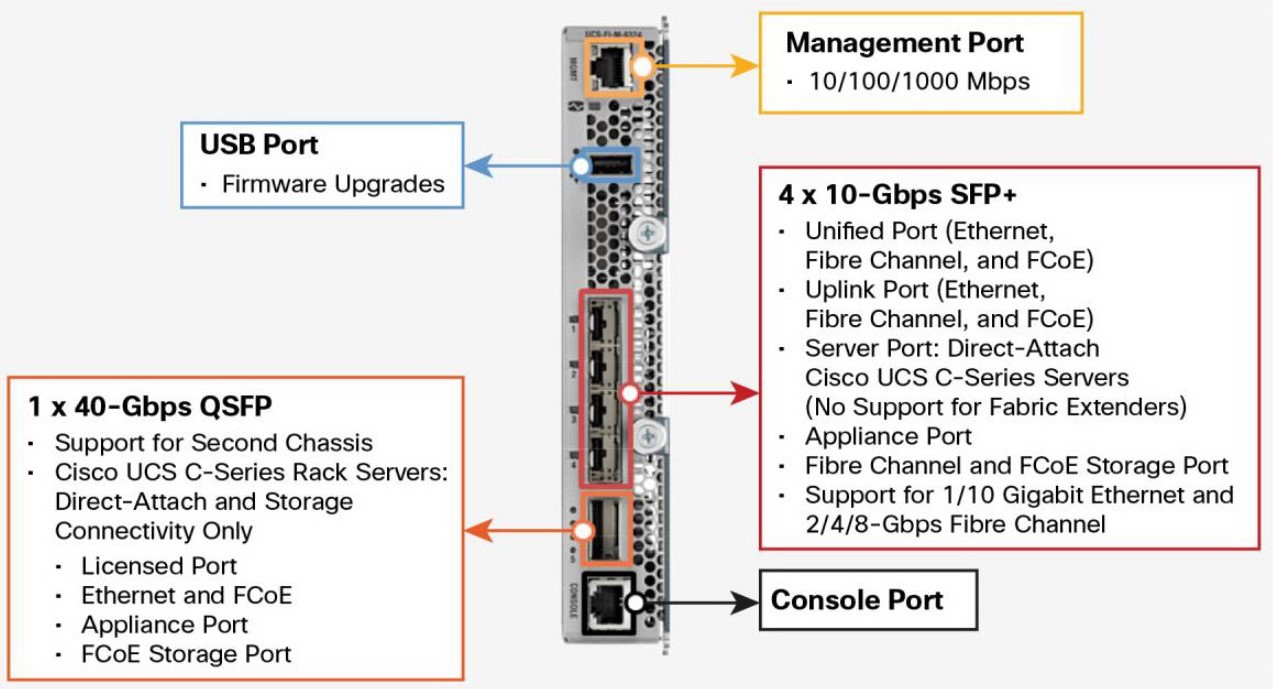

از ماژول های FI با قالبیت نصب برروی شاسی 5108 میتوان به UCS 6324 Fabric Interconnect اشاره نمود که یک سویچ 10GbE، FCoE و Fiber Channel میباشدکه توانی برابر 500Gbps و تا 4 پورت Unified و یک پورت Scalability Port را ارائه میدهد.

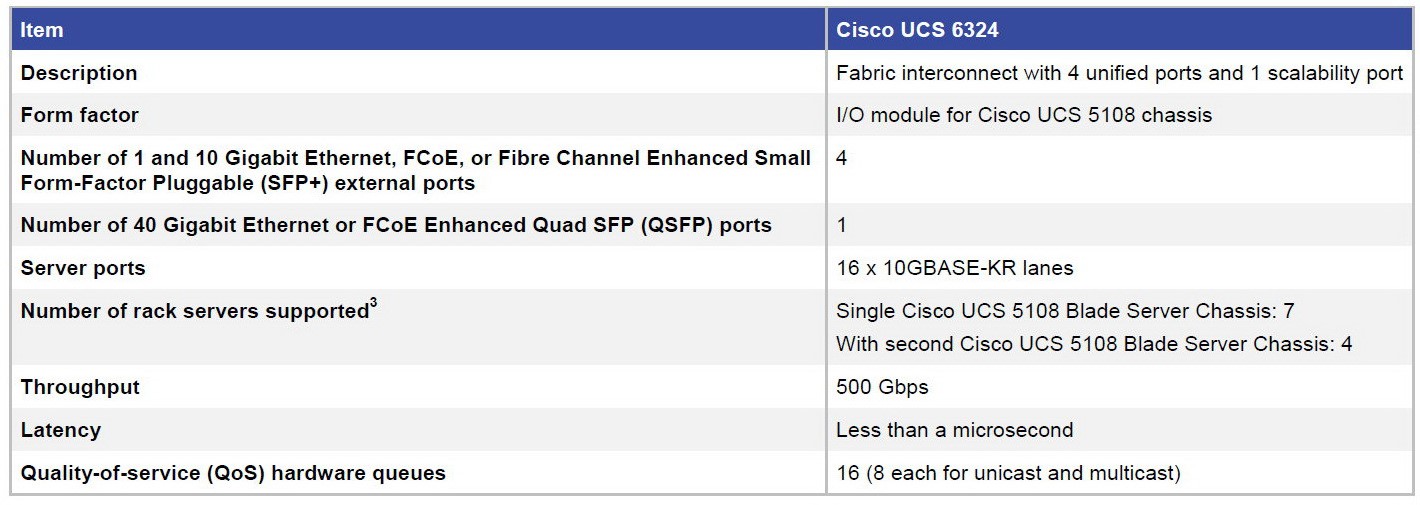

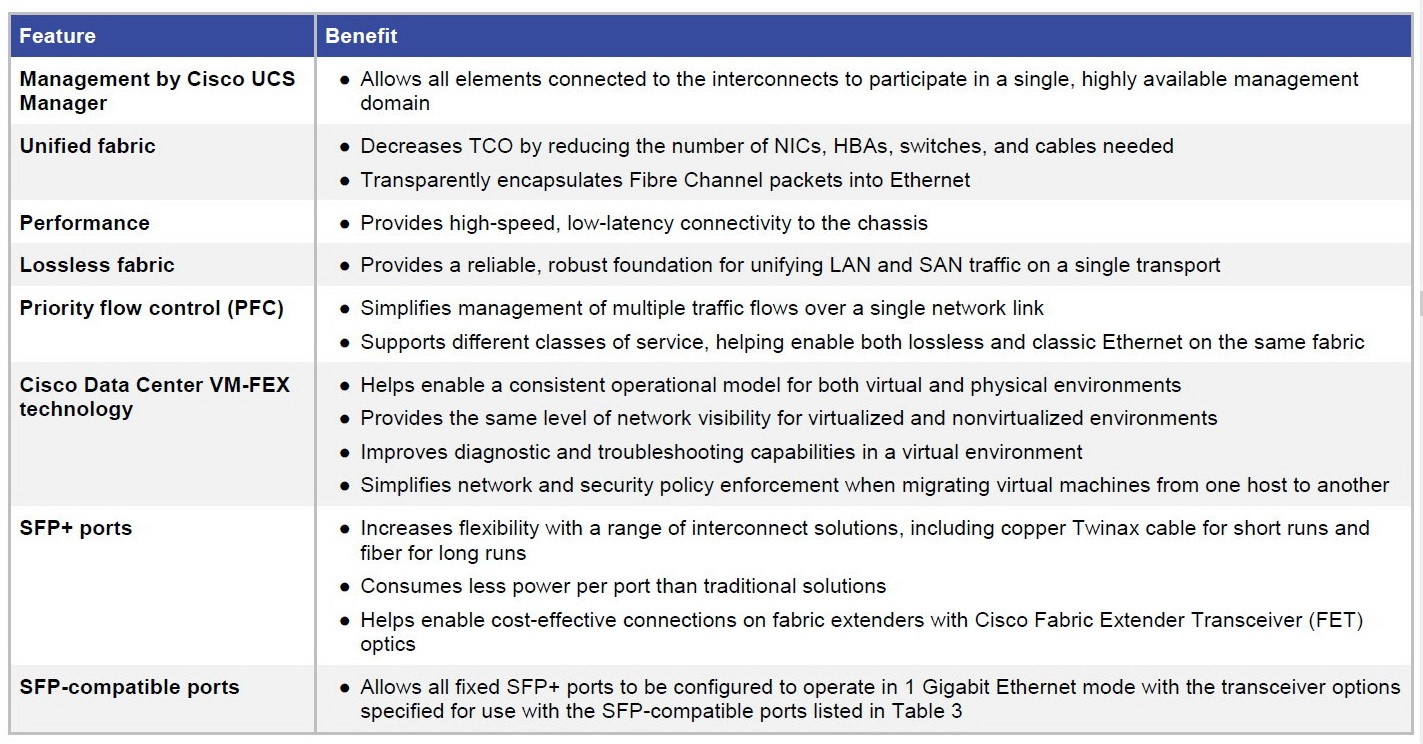

در جدول زیر مشخصات این دستگاه را مشاهده می فرمایید:


راهکار یکپارچه FlexPod قابلیت اجرا در سرویس های کلان زیر را خواهد داشت:
- سرویس های میز کار مجازی (VDI)
- سرویس های پردازش موازی داده ها (Big Data Analytic)
- سرویس های عمومی و تخصصی مراکز داده مانند SAP, Microsoft SQL / Exchange, Oracle RAC
- سرویس های مجاز سازی VMware, Citrix, Hyper-V
- سرویس های پردازشی Seismic Processing ویژه پروژهای اکتشافات نفتی
